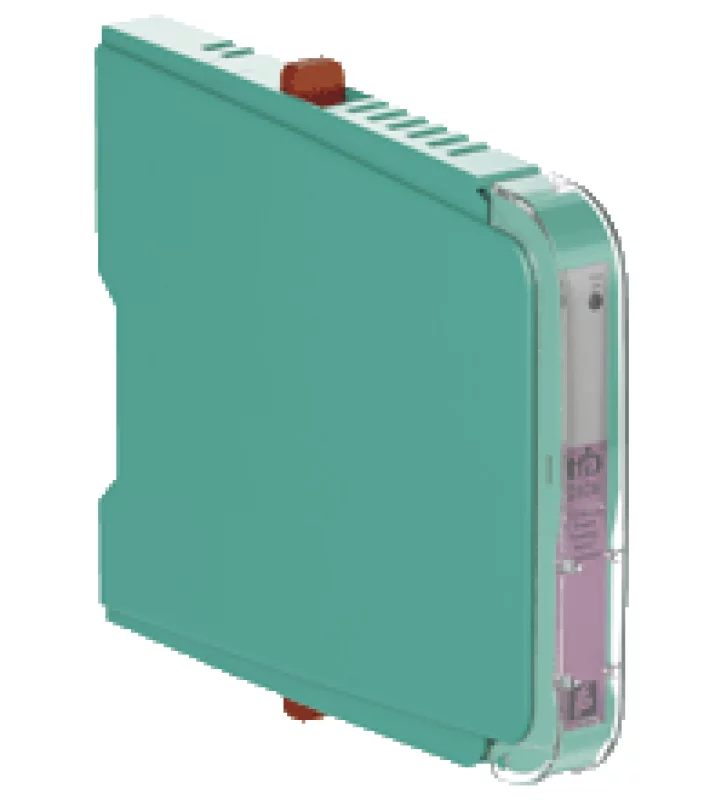

Источник питания HID2026

Технические характеристики HiD2026 Питание   Подключение SL1: 1a(-), 1b(-); 2a(+), 2b(+) Тип сигнала Аналоговый вход Номинальное напряжение 20,4 ... 30 В через объединительную плату Потери мощности 0,8 W при 24 В (на канал) Номинальный ток 95 мА при 24 В, выход 20 мА Вход   Подключение SL2: 5a(+), 5b(-); 1a(+), 1b(- Входной ток 4 ... 20 мА , ограничение тока 26 мА обычно Напряжение мин. 15,5 В при 20 мА Пульсация 10 мВ эффективный Выход   Подключение SL1: 8a(+), 7a(-); 10a(+), 9a(-) Полное сопротивление нагрузки 0 ... 650 Ом Выходной сигнал 4 ... 20 мА или 1 ... 5 В (при внутреннем сопротивлении 250 Ω, 0,1 %) Время отклика 40 мсек , 10 ... 90% ступенчатое изменение Характеристики передачи   Калибровка погрешности < ±> 0,1% от максимального значения шкалы (ток на выходе) Влияние температуры < 2 &микро;A/K (0 ... 60 °C (32 ... 140 °F)); < 4 &микро;A/K (-20 ... 0 °C (-4 ... 32 °F)) 0,01 %/K Линейность < ± 0,1% от максимального значения шкалы Влияние нагрузки < ±> 0.1 % конечного значения от 0 ... до 650 Ом Частотный диапазон канал связи: 0,5 ... 40 кГц в пределах 3 дБ, (-6 дБ при 100 кГц), от передатчика к выходу и от выхода к передатчику, подходит для использования с передатчиками SMART по протоколу HART или аналогичному протоколу Условия окружающей среды   Температура окружающей среды -20 ... 60 ° C Относительная влажность воздуха 5 ... 90%, неконденсируемый до 35 °C (95 °F) Механические данные Размеры (мм) 18 х 106 х 128 Вес 140 г. Уровень защиты IP20
