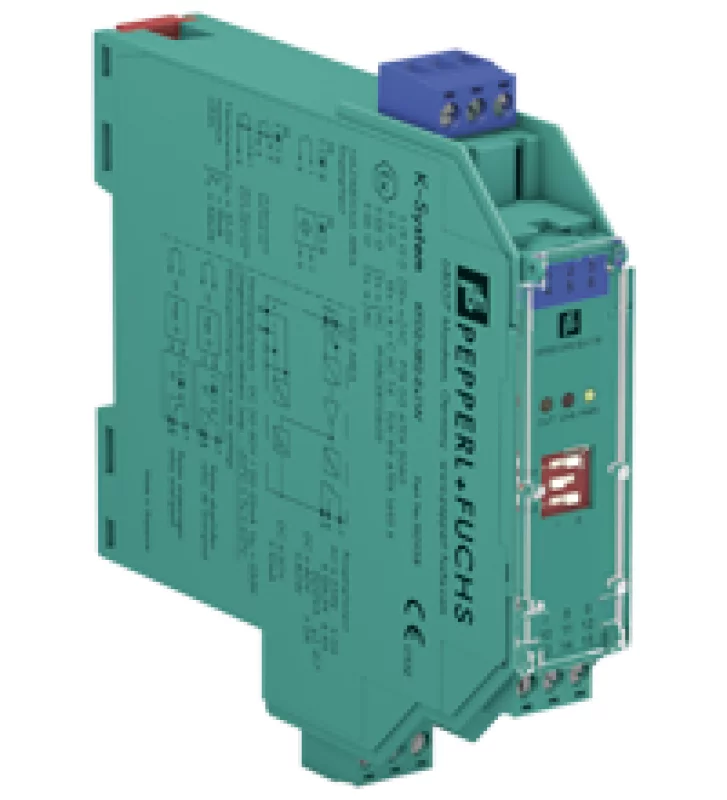

Усилитель переключателя KFD2-SR2-Ex1.W

Техническое описание KFD2-SR2-Ex1.W Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Power Rail или клеммы 14+, 15- Номинальное напряжение 20 ... 30 В постоянного тока пульсация ≤ 10% Номинальный ток ≤ 30 мА Рассеяние мощности 0,7 Вт Потребляемая мощность <0,9 Вт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2+, 3- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 8 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I> 6 мА Отношение Pulse / Pause минимум 20 мс / мин. 20 мс Вывод Соединительная сторона контрольная сторона соединение клеммы 7, 8, 9 Вывод сигнал; реле Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 4 A / cos φ> 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения ок. 20 мс / ок. 20 мс Механическая жизнь 10 7 циклов переключения Характеристики переноса Частота переключения <10 Гц Гальваническая изоляция Ввод, вывод усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 вход EN 60947-5-6: 2000 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы масса 150 гр Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
