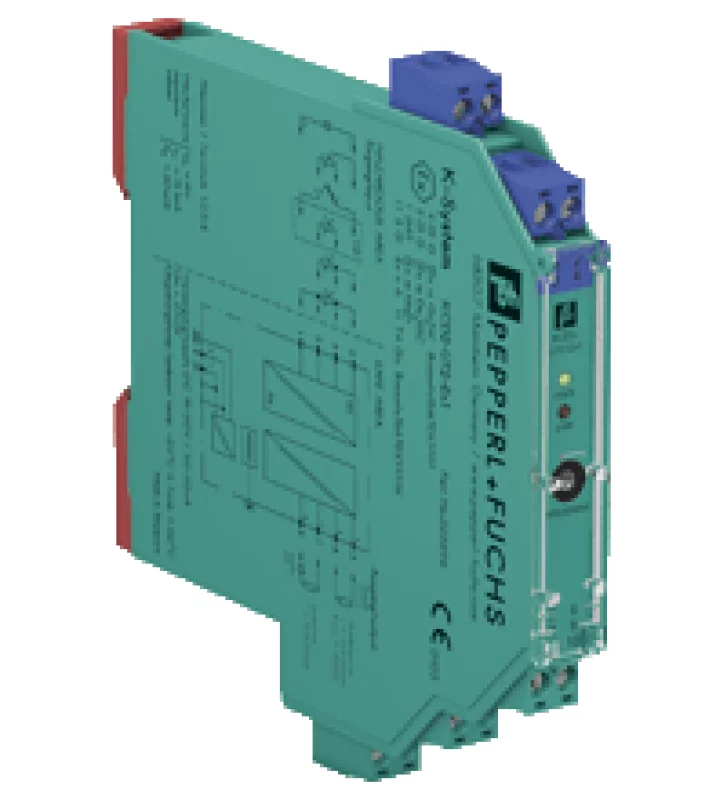

KCD2-UT2-EX1

Техническое описание KCD2-UT2-Ex1 Описание оборудования Токовый выход 0/4 мА ... 20 мА Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение клеммы 9+, 10- или модуль питания / Power Rail Номинальное напряжение 19 ... 30 V DC пульсация в пределах допуска поставки Рассеиваемая мощность / энергопотребление ≤ 0,98 Вт / 0,98 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3, 4 RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)  типа Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)  типа Cu10, Cu50, Cu100 (P50353-92)  типа Ni100 (DIN 43760) Измерительный ток ок. 200 мкА с RTD Типы измерений 2-, 3-, 4-проводное соединение Сопротивление свинца Максимум. 50 Ом на линию Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)  тип L (DIN 43710: 1985)  тип TXK, TXKH, TXA (P8.585-2001) Компенсация холодного спая внешние и внутренние Мониторинг измерительных контуров поломка датчика Потенциометр 0 ... 20 кОм (двухпроводное соединение), 0,8 ... 20 кОм (3-проводное соединение) напряжение выбирается в пределах диапазона -100 ... 100 мВ Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ) Вывод Соединительная сторона контрольная сторона соединение клемма 5: источник (-), клемма 6: источник (+), клемма 7: приемник (-), клемма 8: приемник (+) Вывод Аналоговый токовый выход Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Сигнал неисправности нижний масштаб 0 или 2 мА, верхний предел 21,5 мА (согласно NAMUR NE43) Источник нагрузка 0 ... 550 Ом  разомкнутое напряжение ≤ 18 В тонуть Напряжение на клеммах 5 ... 30 В. Если ток подается от источника> 16,5 В,  требуется последовательное сопротивление ≥ (V - 16,5) / 0,0215 Ом, где V - напряжение источника.  Максимальное значение сопротивления (V - 5) / 0,0215 Ом. Характеристики переноса Отклонение После калибровки Pt100: ± (0,06% от измеренного значения в К + 0,1% от диапазона + 0,1 К (4-проводное соединение))  термопары: ± (0,05% от измеренного значения в ° С + 0,1% от диапазона + 1,5 К (1,7 К для типы R и S)),  это включает погрешность ± 1,3 K компенсации холодного спая  mV: ± (50 мкВ + 0,1% от диапазона)  потенциометр: ± (0,05% от полной шкалы + 0,1% от диапазона, (исключая ошибки из-за свинца сопротивление)) Влияние температуры окружающей среды Отклонение CJC включали:  Pt100: ± (0,0015% от измеренного значения в K + 0,006% от диапазона) / K & Delta ; t AMB *)  Термопара: ± (0,02 К + 0,005% от измеренного значения в ° C + 0,006% от диапазона) / K ΔT amb *)  mV: ± (0,01% от измеренного значения + 0,006% от диапазона) / K ΔT amb *)  потенциометр: ± 0,006% от диапазона / K ΔT amb *)  *) ΔT amb = изменение температуры окружающей среды по отношению к 23 ° С (296 К) Влияние напряжения питания <0,01% от диапазона Влияние нагрузки ≤ 0,001% от выходного значения на 100 Ом Время реакции худшее значение случая (датчик обрыва и / или обнаружение короткого замыкания датчика включен)  мВ: 1 с, термопары с CJC: 1,1 сек, термопары с фиксированной температурой опорной: 1,1 сек, 3- или 4-проводной RTD: 920 мс, 2-проводной RTD: 800 мс, потенциометр: 2,05 с Гальваническая изоляция Выход / питание, вход для программирования функциональная изоляция, номинальное напряжение изоляции 50 В переменного тока.  Отсутствует электрическая развязка между входным сигналом программирования и источником питания.  Кабель программирования обеспечивает гальваническую развязку, так что избегают заземления. Индикаторы / настройки Элементы отображения светодиоды конфигурация через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529: 2001 Защита от поражения электрическим током UL 61010-1: 2004 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 12,5 х 114 х 124 мм, корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
