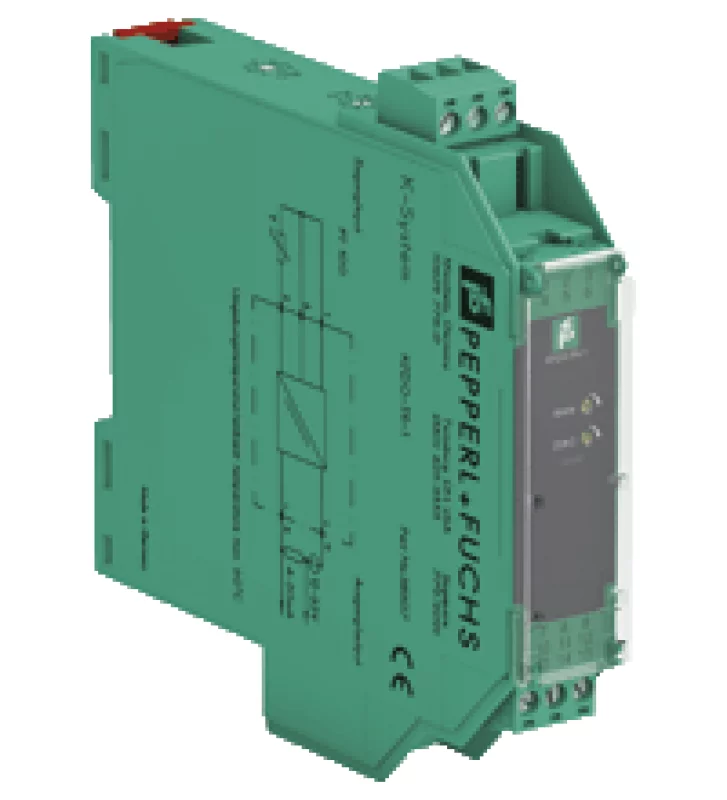

KFD0-TR-1

Техническое описание KFD0-TR-1 Основные Характеристики Тип сигнала Аналоговый вход Поставка Номинальное напряжение 12 ... 35 В постоянного тока Рассеяние мощности 0,4 Вт вход Соединительная сторона полевая сторона соединение клеммы 1, 2-, 3+  подходят для Pt100, 2- и 3-проводного подключения Сопротивление свинца Максимум. 100 Ом на линию Измерительный ток ок. 1 мА Вывод Соединительная сторона контрольная сторона соединение терминалы 9+, 8- нагрузка (U-12 В) / 0,02 А Токовый выход 4 ... 20 мА, ограничено ≤ 35 мА Сигнал неисправности выгорание датчика: масштабирование ≥ 22 мА, ограниченное ≤ 35 мА Характеристики переноса Диапазон измерений диапазон без линеаризации 25 ... 800 ° C (77 ... 1472 ° F) / с линеаризацией 25 ... 375 ° C (77 ... 707 ° F)  нулевая точка без линеаризации -200 ... 400 ° C (-328 ... 752 ° F) / с линеаризацией -30 ... 375 ° C (-22 ... 707 ° F)  диапазон и регулировка нулевой точки Отклонение После калибровки 0,1% от полной шкалы Влияние температуры окружающей среды диапазон и нулевая точка 0,015% / К или ± 10 мОм / К Влияние напряжения питания 6,5 ppm / V Время нарастания 250 мс Гальваническая изоляция Ввод, вывод безопасная изоляция в соотв. по DIN VDE 0106, номинальное напряжение изоляции 253 В эфф. Индикаторы / настройки Элементы управления Поворотный переключатель DIP- переключателя конфигурация через DIP-переключатели  через поворотный переключатель этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Координация изоляции EN 50178 Гальваническая изоляция EN 50178 Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 150 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
