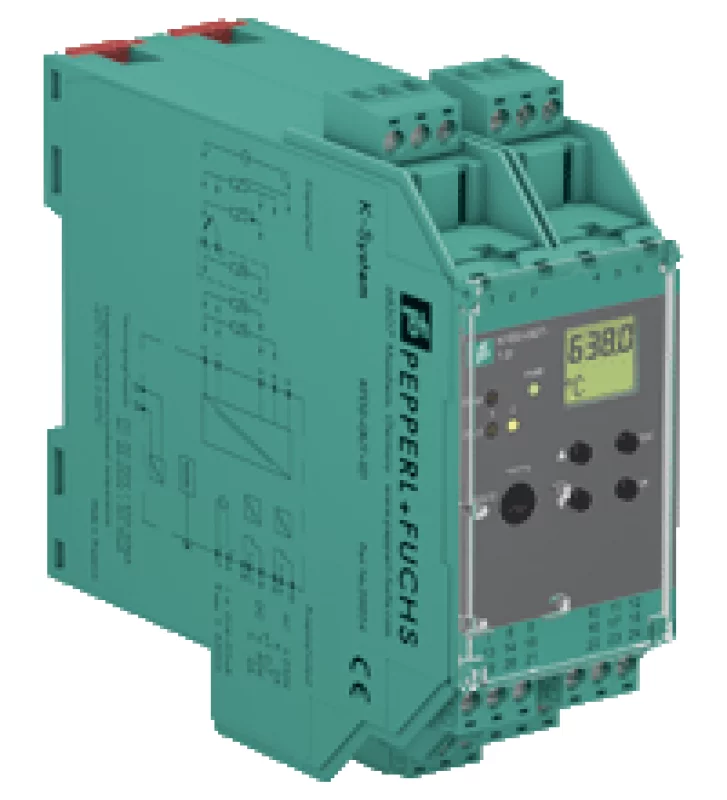

KFD2-GUT-1.D

Техническое описание KFD2-GUT-1.D Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение клеммы 23+, 24- или модуль питания / Power Rail Номинальное напряжение 20 ... 30 В постоянного тока Номинальный ток ок. 100 мА Рассеиваемая мощность / энергопотребление ≤ 2 Вт / 2,2 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3, 4, 6  RTD Pt100, Pt500, Pt1000, Ni100, Ni1000 Измерительный ток ок. 400 мкА Типы измерений 2-, 3-, 4-проводная технология Сопротивление свинца Максимум. 50 Ом Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика Термопары тип B, E, J, K, L, N, R, S, T (IEC 584-1: 1995) Компенсация холодного спая внешние и внутренние Мониторинг измерительных контуров поломка датчика Потенциометр 0,8 ... 20 кОм Типы измерений 2-, 3-, 5-проводная технология напряжение 0 ... 10 В, 2 ... 10 В, 0 ... 1 В, -100 ... 100 мВ Входное сопротивление ≥ 250 кОм (0 ... 10 В)  мин. 1 МОм (0 ... 1 В, -100 ... 100 мВ) Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 10, 11, 12  выход II: клеммы 16, 17, 18  выход III: клеммы 8+, 7- Выход I, II реле Контактная информация 250 В AC / 2 A / cos φ ≥ 0,7; 40 DC / 2 A Механическая жизнь 5 x 10 7 циклов переключения Задержка включения / выключения ок. 20 мс / ок. 20 мс Результат III Аналоговый токовый выход Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Напряжение обратной связи Максимум. 24 В постоянного тока нагрузка Максимум. 650 Ом Сигнал неисправности шкала I ≤ 3,6 мА, шкала I ≥ 21 мА (согласно NAMUR NE43) Коллективное сообщение об ошибке Силовая передача Характеристики переноса Частота выборки ок. 700 мс Индикаторы / настройки Элементы отображения Светодиоды, дисплей Элементы управления Панель управления конфигурация через кнопки управления  через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2007 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес  300 гр. Габаритные размеры 40 x 119 x 115 мм, тип корпуса C3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
