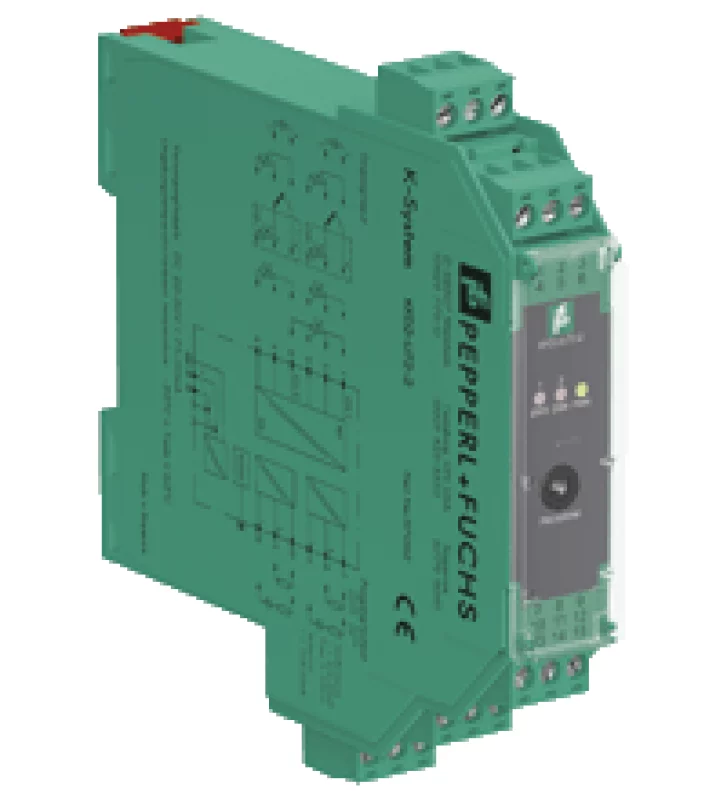

KFD2-UT2-2

Техническое описание KFD2-UT2-2 Описание оборудования Токовый выход 0/4 мА ... 20 мА Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение клеммы 14+, 15- или модуль питания / Power Rail Номинальное напряжение 20 ... 30 В постоянного тока пульсация в пределах допуска поставки Рассеиваемая мощность / энергопотребление ≤ 1,53 Вт / 1,53 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3; 4, 5, 6 RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)  типа Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)  типа Cu10, Cu50, Cu100 (P50353-92)  типа Ni100 (DIN 43760) Измерительный ток ок. 200 мкА с RTD Типы измерений 2-, 3-проводное соединение Сопротивление свинца Максимум. 50 Ом на линию Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)  тип L (DIN 43710: 1985)  тип TXK, TXKH, TXA (P8.585-2001) Компенсация холодного спая внешние и внутренние Мониторинг измерительных контуров поломка датчика Потенциометр 0 ... 20 кОм (двухпроводное соединение), 0,8 ... 20 кОм (3-проводное соединение) напряжение выбирается в пределах диапазона -100 ... 100 мВ Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ) Вывод Соединительная сторона контрольная сторона соединение выход I: клемма 7: источник (-), приемник (+), клемма 8: источник (+), клемма 9: приемник (-)  выход II: клемма 10: источник (-), приемник (+), клемма 11: источник (+), терминал 12: приемник (-) Выход I, II Аналоговый токовый выход Текущий диапазон 0 ... 20 мА или 4 ... 20 мА Сигнал неисправности нижний масштаб 0 или 2 мА, верхний предел 21,5 мА (согласно NAMUR NE43) Источник нагрузка 0 ... 550 Ом  разомкнутое напряжение ≤ 18 В тонуть Напряжение на клеммах 5 ... 30 В. Если ток подается от источника> 16,5 В,  требуется последовательное сопротивление ≥ (V - 16,5) / 0,0215 Ом, где V - напряжение источника.  Максимальное значение сопротивления (V - 5) / 0,0215 Ом. Характеристики переноса Время реакции наихудшее значение (срабатывание датчика и / или обнаружение короткого замыкания датчика)  мВ: 1,2 с, термопары с CJC: 1,4 с, термопары с фиксированным реф. темп: 1,4 с, 3- или 4-проводная RTD: 1,1 с, 2-проводная RTD: 920 мс, потенциометр: 3-проводное соединение 2,8 с, 2-проводное соединение 2,25 с Индикаторы / настройки Элементы отображения светодиоды конфигурация через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 130 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
