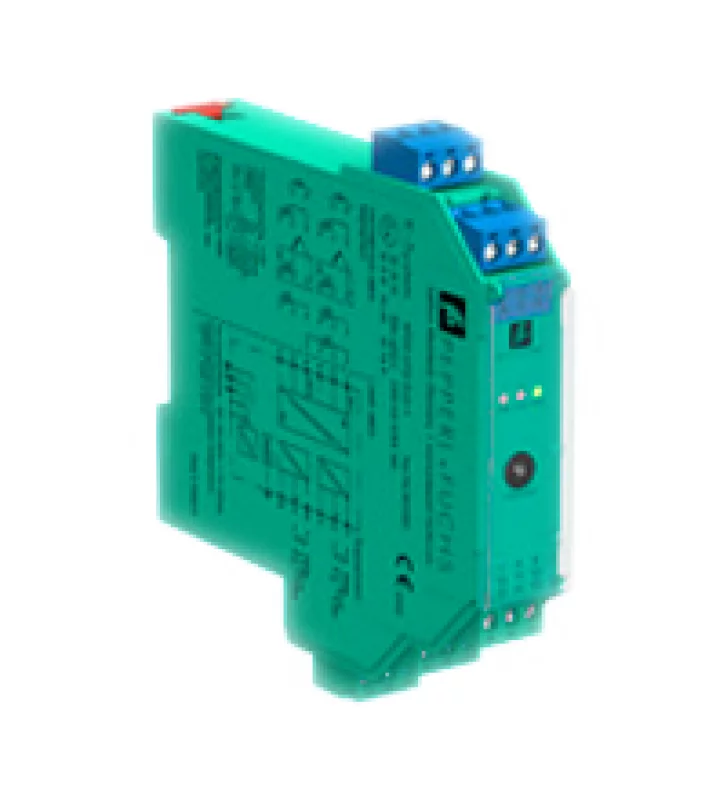

KFD2-UT2-EX2-1

Техническое описание KFD2-UT2-Ex2-1 Описание оборудования Выход напряжения 0/1 В ... 5 В Основные Характеристики Тип сигнала Аналоговый вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение клеммы 14+, 15- или модуль питания / Power Rail Номинальное напряжение 20 ... 30 В постоянного тока пульсация в пределах допуска поставки Рассеиваемая мощность / энергопотребление ≤ 0,8 Вт / 0,8 Вт Интерфейс Интерфейс программирования программный разъем вход Соединительная сторона полевая сторона соединение клеммы 1, 2, 3; 4, 5, 6 RTD тип Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)  типа Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)  типа Cu10, Cu50, Cu100 (P50353-92)  типа Ni100 (DIN 43760) Измерительный ток ок. 200 мкА с RTD Типы измерений 2-, 3-проводное соединение Сопротивление свинца Максимум. 50 Ом на линию Мониторинг измерительных контуров поломка датчика, короткое замыкание датчика Термопары тип B, E, J, K, N, R, S, T (IEC 584-1: 1995)  тип L (DIN 43710: 1985)  тип TXK, TXKH, TXA (P8.585-2001) Компенсация холодного спая внешние и внутренние Мониторинг измерительных контуров поломка датчика Потенциометр 0 ... 20 кОм (двухпроводное соединение), 0,8 ... 20 кОм (3-проводное соединение) напряжение выбирается в пределах диапазона -100 ... 100 мВ Входное сопротивление ≥ 1 МОм (-100 ... 100 мВ) Вывод Соединительная сторона контрольная сторона Выход напряжения 0 ... 5 В или 1 ... 5 В; выходное сопротивление: ≤ 5 Ом; нагрузка: ≥ 10 кОм соединение выход I: клеммы 7-, 8+  выход II: клеммы 10-, 11+ Сигнал неисправности нижний масштаб 0 В или 0,5 В, высококлассный 5,355 В Характеристики переноса Время реакции наихудшее значение (срабатывание датчика и / или обнаружение короткого замыкания датчика)  мВ: 1,2 с, термопары с CJC: 1,4 с, термопары с фиксированным реф. темп: 1,4 с, 3- или 4-проводная RTD: 1,1 с, 2-проводная RTD: 920 мс, потенциометр: 3-проводное соединение 2,8 с, 2-проводное соединение 2,25 с Индикаторы / настройки Элементы отображения светодиоды конфигурация через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 130 гр. Габаритные размеры 20 x 119 x 115 мм, тип корпуса B2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
