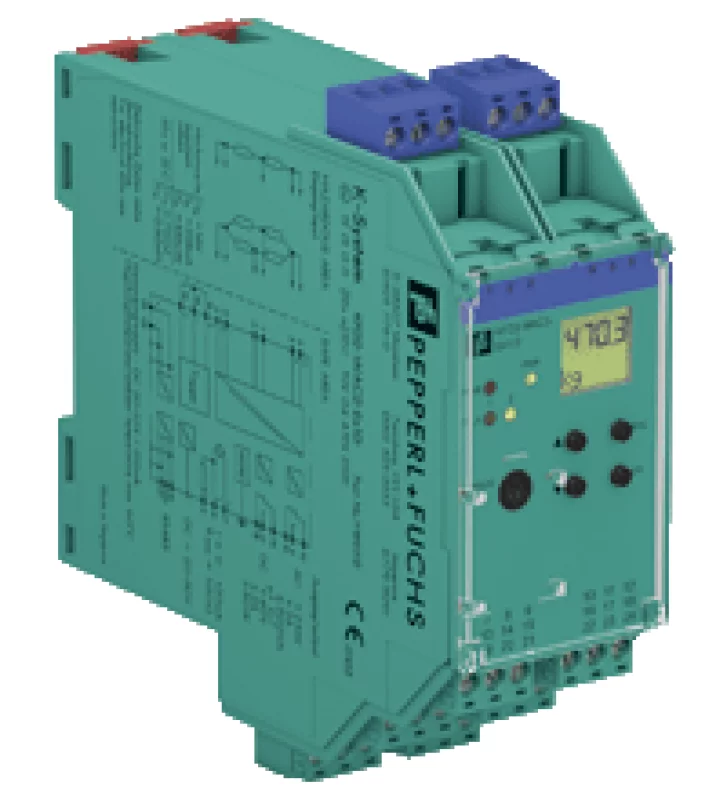

KFD2-WAC2-Ex1.D-Y1

Технические данные KFD2-WAC2-Ex1.D-Y1 Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Аналоговый вход Поставка соединение Силовая рельс или клеммы 23+, 24- Номинальное напряжение 20 ... 35 V DC пульсация в пределах допуска поставки Потребляемая мощность Максимум. 3 Вт Интерфейс соединение Силовая рельс или клеммы 19+, 20 GND, 21- Тип RS-485 Интерфейс программирования программный разъем Полевая схема соединение терминалы 1+, 2-, 3+, 4-, 5+, 6- Сопротивление свинца Максимум. 25 Ом на линию Вход I соединение клеммы 1+, 2- Датчик питания 1 ... 5 В соединение клеммы 3+, 4- (питание); 5+, 6- (сигнал) Ток короткого замыкания 50 мА нагрузка ≥ 116 Ом до 5 В, ≥ 85 Ом до 4 В вход Соединительная сторона полевая сторона соединение Вход I: клеммы 1+, 2-; Вход II: клеммы 13+, 14-; Вход III: клеммы 15+, 14- Программируемая тара 0 ... 500% от диапазона Вход I Сигнал аналоговый Входной сигнал -100 ... 100 мВ Входное сопротивление > 1 МОм для измерения напряжения Вход II, III калибровка тары и калибровка Напряжение разомкнутой цепи / ток короткого замыкания 18 В / 5 мА Активный пассивный I> 4 мА / I <1,5 мА Вывод Соединительная сторона контрольная сторона соединение Выход I: клеммы 10, 11, 12; Выход II: клеммы 16, 17, 18; Выход III: клеммы 7-, 8+, 9- Выход I, II Релейный выход Контактная информация 253 В AC / 2 A / 500 ВА / cos φ мин. 0,7; 40 В постоянного тока / 2 Резистивная нагрузка Механическая жизнь 2 x 10 7 циклов переключения Результат III Аналоговый выход Текущий диапазон -20 ... 20 мА нагрузка Максимум. 550 Ом Аналоговый выход напряжения 0 ... ± 10 В; выходное сопротивление 500 Ом (мост между клеммами 7 и 9) Аналоговый токовый выход 0 ... ± 20 мА или 4 ... 20 мА; нагрузка 0 ... 550 Ом (клеммы 7 и 8) Обнаружение сбоя линии (-10.75 В) или 2 мА (1 В), верхний предел 21,5 мА (10,75 В) Коллективное сообщение об ошибке Силовая передача Характеристики переноса Отклонение Разрешение / точность ≤ ± 0,2% вкл. нелинейность и гистерезис Влияние температуры ≤ ± 0,01% / К Время реакции 150 мс Гальваническая изоляция Входные I / другие схемы усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход I, II против друг друга усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Выход I, II / другие цепи усиленная изоляция в соответствии с IEC / EN 61010-1, номинальное напряжение изоляции 300 В эфф. Результат III / Вход II, III недоступен Выход III / гнездо программирования недоступен Другие цепи друг от друга функциональная изоляция, номинальное напряжение изоляции 50 В эфф. Индикаторы / настройки Элементы отображения Светодиоды, дисплей Элементы управления Панель управления конфигурация через кнопки управления  через PACTware этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529: 2001 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 250 гр. Габаритные размеры 40 x 119 x 115 мм, тип корпуса C3 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
