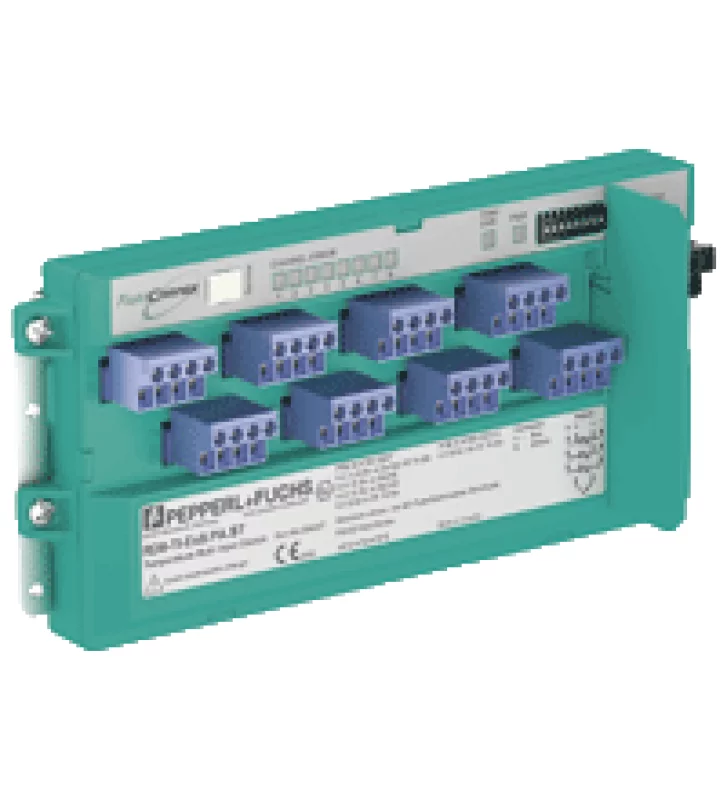

Мультиплексор датчиков температуры RD0-TI-Ex8.PA.ST

Технические характеристики RD0-TI-Ex8.PA. * Основные Характеристики Проектирование / монтаж Установка шкафа Интерфейс полевой шины Тип полевой шины PROFIBUS PA Обновление прошивки через отдельное штекерное соединение FDE (оборудование для отключения отказов) 6,7 мА полярность нечувствительность к полярности Номинальное напряжение 9 ... 32 В Номинальный ток Максимум. 23 мА PROFIBUS PA Профиль 3,02 Индикаторы / эксплуатационные средства Светодиод PWR зеленый: включено, напряжение шины существует LED COM ERR красная непрерывная молния: аппаратная ошибка; красный, мигает: нет действий в автобусе или сбоя шины; off: нет ошибки ОШИБКА КАНАЛА СИД красный: 2 Гц мигает: обрыв провода, превышение; off: нет ошибки вход Число 8 Типы датчиков см. таблицу 1 заземления возможно заземление термоэлементов Обнаружение ошибок обрыв провода, ошибка подключения, ошибка аппаратного устройства Постоянное напряжение Входные данные для ввода 600 V пика Характеристики переноса Отклонение Влияние температуры окружающей среды см. таблицу 3 Линеаризация Вход T / C 0,1 ° C Вход RTD 0,03 ° C Внутренний цикл измерения для всех типов датчиков макс. 1 с Гальваническая изоляция Fieldbus / входы безопасная гальваническая развязка в соотв. EN 60079-11, пиковое значение напряжения 375 В Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 Стандартное соответствие Гальваническая изоляция EN 60079-11 Электромагнитная совместимость NE 21: 2011 Степень защиты IEC 60529 Стандарт полевой шины IEC 61158-2 Ударопрочность EN 60068-2-27 Виброустойчивость EN 60068-2-6 Условия окружающей среды Температура окружающей среды -40 ... 70 ° C (-40 ... 158 ° F) взрывоопасная зона  -40 ... 85 ° C (-40 ... 185 ° F) безопасная зона Температура хранения -40 ... 85 ° C (-40 ... 185 ° F) Относительная влажность ≤ 95% без конденсации Ударопрочность 15 г, 11 мс Виброустойчивость 5 г, 10 ... 150 Гц Устойчивость к коррозии соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Тип соединения клеммы, клеммы пружины и винтовые клеммы Сечение сердечника автобус до 2,5 мм 2 входные до 2,5 мм 2 Материал корпуса Поликарбонат Степень защиты IP20 Вес 360 гр. монтаж монтаж на DIN-рейку в шкафу
